350搅拌机电路图详情分析

购买完搅拌机，安装电路也是很重要的一项，但是很多用户没有经验，不知道该如何安装电路，下面小编来为大家总结了350搅拌机电路图详情分析，可供大家参考。

350搅拌机电路图详情分析：

电路工作原理：

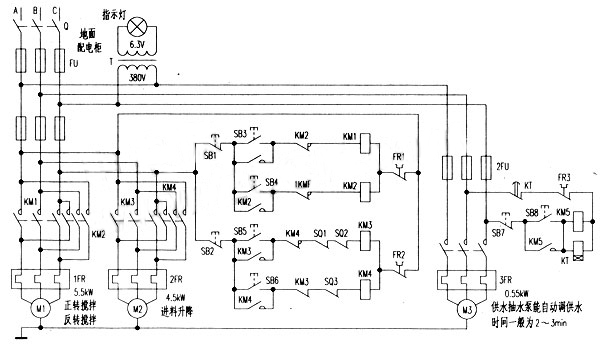

附图为典型的350混凝土搅拌机控制电路。图中的M1是搅拌电动机，M2是进料升降机，M3是供水泵电动机。当电动机正转时，进行搅拌操作；反转时，进行出料操作。

进料升降的电路控制：

把原料水泥、砂子和石子按1：2：3的比例配好后，倒入送斗内，按一下上升按钮SB5，KM3得电吸合后会自动上锁，其中主触点接通M2电源，M2正转，料斗上升，当上升到规定的高度后，料斗挡铁会碰撞上升限位的开关SQl和SQ2，使接触器KM3自动断电释放，料斗倾斜把料倒入搅拌机内。然后按下下降按钮SB6，KM4得电吸合并自锁，其主触点逆序接通M2电源，使M2反转，卷扬系统带动料斗下降，待下降到料斗口与地面平时，挡铁又碰撞下降限位开关SQ3，使接触器KM4断电释放，料斗停止下降，为下次上料做好准备。

供水控制：

待上料完毕后，料斗停止下降，按下水泵启动按钮SB8，使接触器KM5得电吸合并自锁，其主触点接通水泵电动机M3的电源，M3启动，向搅拌机内供水，同时时间继电器KT也得电吸合，待供水时间到(按水与原料的比例，调整时间继电器的延迟时间，一般为2～3分钟)，肘间继电器的常闭延时断开的触点断开，使接触器KM5断电释放，水泵电动机停止。也可根据供水的情况，手动按下停止按钮SB7，停止供水。

搅拌和出料控制电路：

待停止供水后，按下搅拌启动按钮SB3，搅拌控制接触器KMl得电吸合自锁，正相序接通搅拌机的M1的电源，搅拌机开始搅拌，待搅拌均匀后，按下停止按钮SBl搅拌机停止。这时如需出料可把送料的车斗放在锥形出料口处，按下出料按钮SB4，KM2得电吸合并自锁，其主触点反相序接通M1电源，M1反转把搅拌好的混凝土泥浆自动搅拌出来。待出料完或运料车装满后，按下停止按钮SBl，KM2断电释放，M1停止转动和出料。

保护环节：

①电源开关Q装在搅拌机的旁边的配电箱内，它一方面用于控制总电源供给，另一方面用于出现机械性电器故障时紧急停电用。②三台电动机设有短路保护、长期过载保护、接地保护。③料斗设有升降限位保护。④为防止电源短路，正反转接触器间设有互锁保护。⑤电源指示灯，指示电源电路通断状态。
