混凝土搅拌站PLC控制系统原理及优缺点分析



混凝土搅拌站控制系统种类繁多，常见的还是PLC控制形式，即工控机+智能配料仪表+可编程序控制器。本文就PLC控制系统的原理及优缺点进行分析。

1.PLC控制系统原理

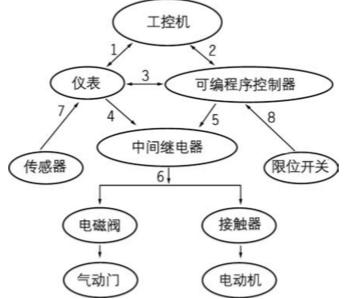

PLC控制系统将控制任务分成三部分，由工控机、智能仪表、PLC各完成其中一部分。工控机主要负责将生产任务下达到PLC以及仪表，配方管理，采集仪表配料数据存储管理，采集PLC状态点动画显示及报警提示，打印报表；智能仪表接受工控机输入的配方数据与PLC发出的启动信号，负责配料控制过程，传感器返回信号直接接入仪表，仪表将模拟信号放大并转换成重量显示；PLC负责控制生产动作全过程，接受工控机发出的启动信号与外部开关量输入的限位开关信号、设备运行信号，经逻辑判断控制仪表运行，控制搅拌时间及搅拌机开门关门等。控制原理框图如下：

2.PLC控制系统优缺点

优点：有配料、显示仪表，在工控机发生故障的情况下可通过显示仪表与操作台按钮手动完成生产控制过程，系统稳定性相对较好；PLC只完成开关量控制，配料过程全部由仪表完成，程序编写相对简单，对技术人员的要求相对较低。

缺点：电气控制复杂、接线较多，中间继电器有的受仪表控制，有的受PLC控制，用户在维护维修时排除故障相对较难，对维护维修人员素质要求较高。

在实现同等功能及保证系统稳定性的前提下，控制系统软件硬件越简单越方便使用，越能适应不同水平、不同层次的用户。
