JS双卧轴搅拌机是目前国内应用为广泛的混凝土搅拌设备，不仅能做单机使用，还可与配套设备组成混凝土搅拌站。本文就JS双卧轴搅拌机的各组成部分进行图解，以供大家参考。

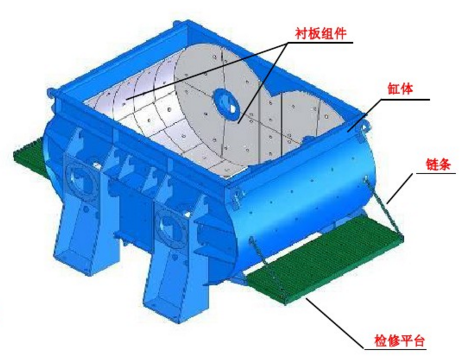

1.缸体及衬板组件
JS双卧轴搅拌机的搅拌缸体是由宽厚的钢板弯制而成的ω形双桶，具有很强的刚性，能保证刚性双卧轴的平行度和单轴的同心度。在JS双卧轴搅拌机的侧面各有一个检修平台，可根据需要收放和支撑，方便作业与维修。同时为了防止搅拌缸体的磨损，在搅拌缸体的内部和侧面装有高硬度的高铬耐磨合金衬板，衬板用螺栓固定在缸体上。

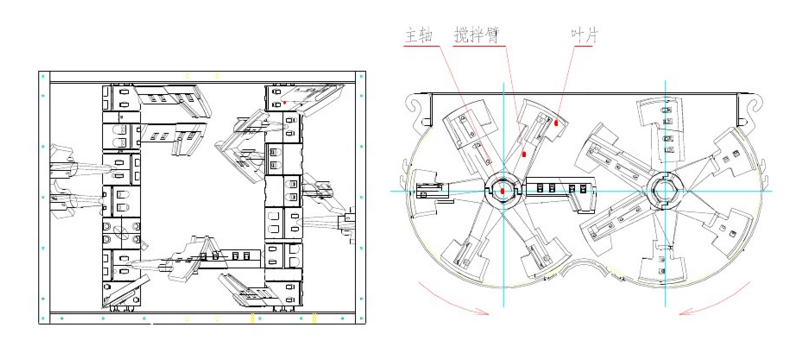

2.搅拌装置
JS双卧轴搅拌机的搅拌装置由主轴、搅拌臂、叶片、刮板等组成，搅拌装置的两根互相平行的主轴上各装有7根搅拌臂，同主轴上相邻的两搅拌臂间呈60°分布。

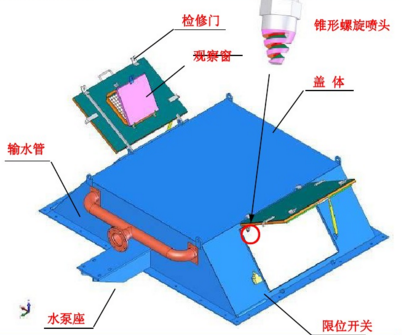

3.上盖及布水管装置
JS双卧轴搅拌机上盖上装有两个检修门，供检修时使用。在检修门处装有安全开关，当检修门打开时，搅拌机停止工作。从而保证维修人员在缸体内部的维修安全。在检修门上开有一个观察窗，供工作人员在搅拌机工作时观察用。

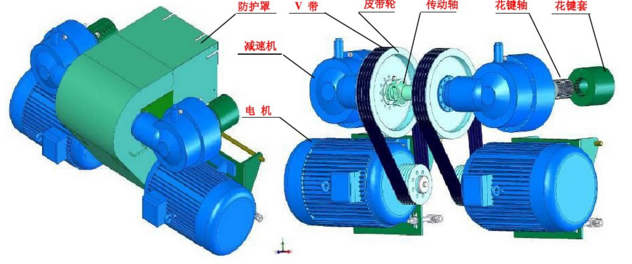

4.传动装置
电机经V带传动以及行星减速机减速，由高速至低速，经花键轴和花键轴套传递动力给搅拌主轴；同时在两个减速机中间连接同步传动轴，保证了两个搅拌主轴的同步。
有关JS双卧轴搅拌机的各组成部分昌利就为您图解到这里了，如需了解更多，请持续关注本网站。
