JS系列混凝土搅拌机轴端密封设计



在过去很长一段时间内，轴端密封技术一直制约着双卧轴强制式混凝土搅拌机的发展。昌利不畏艰难，将技术创新放在公司核心位置，采取了不同的改进措施，有效地提高了轴端密封的寿命。

1.开式密封

①在轴套与防尘盖之间增加一个弹性面密封环，使外腔呈密闭状态，油脂与水泥浆不直接接触，有效地避免了水泥浆的侵入。

②所补充的油量只需要满足弹性密封环与转毂之间的润滑消耗即可，使用中进入拌合区的油量较少。

③在轴套与防尘盖之间增加调整垫板，调整间隙与密封腔无关，避免了因安装不当造成油脂泄漏对密封腔压力的影响。

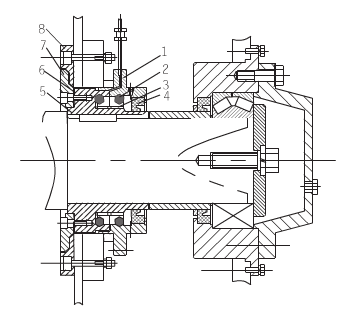

改进后轴端密封设计：

1.滑毂    2.浮动密封圈     3.密封环      4.J型密封圈     5.转毂     6.密封垫

7.防尘垫      8.耐磨环

2.闭式轴端密封

①通过黄胶将钢架固定在轴头外壳上，锁轴器固定圈通过斜面张紧将锁轴器主体压紧在搅拌轴上。

②黄胶与锁轴器主体紧密接触，使定动间隙变为零，侧臂限位圈与轴头保护圈通过螺栓及紧定螺钉固定在搅拌轴上，安装后侧臂限位圈被包围在臂座之中，可保证轴头保护圈与侧臂限位圈对轴端的保护作用，使泥浆不致直接进入轴头保护圈与短轴套的定动间隙。

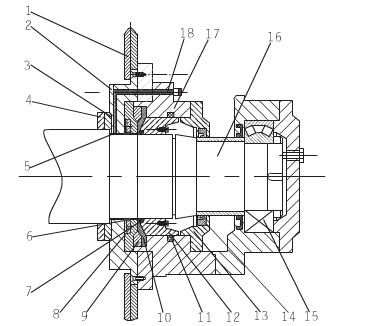

改进后轴端密封设计：

1.搅拌机壳体   2.轴头保护圈   3.定动间隙    4.侧臂限位圈    5.短轴套    6.防尘圈    7.O型圈    8.压板     9.黄胶固定支架    10.黄胶     11.单向密封圈

12.锁轴器    13.压盖    14.骨架密封圈    15.支撑轴承组件

郑州昌利生产的双卧轴强制式搅拌机均采用先进的轴端密封技术，质量可靠，工艺精湛，欢迎来电咨询选购。

相关问答

问题描述：HZS120搅拌站所用的砂石配料机，它的称量精度能达到多少

最佳答案：按照相关行业标准，砂石骨料的称量精度允许的误差范围是：±2%，其余原材料的称量精度是：±1%

问题描述：强制双搅拌机需要具备哪些安装条件？

最佳答案：安装应该满足以下条件，(1) 安装场地需要平整，基础坚实，地坑口要略高于地面，以防止水流入坑内。

(2) 用起重设备将搅拌机吊起，安装四个支腿、连接角钢、斜撑、爬梯，并装上下轨道，使其对准放入地坑内。安装时应注意使机架保持在一水平面上。轨道架不得歪扭和错位。此时，用户可根据现场实际情况，将下导轨进行基础固定。

问题描述：HZS50型混凝土搅拌站标准配置有哪些？说下主要核心部件

最佳答案：标准配置为：JS1000主机一台，PLD1600三仓配料机一座，水计量一套，水泥计量一套，外加剂计量一套，粉煤灰计量一套，100T粉罐两座，LSY219*8M输送泵两套，气路系统一套，控制系统一套。

问题描述：混凝土35站输送泵用哪个型号的好？有几个型号？

最佳答案：正常情况下，和35站配套使用的螺旋输送泵，型号多为LSY219*8M和LSY273*8M两个型号。

问题描述：HZS50型混凝土搅拌站需要配铲车么？必须要有铲车吗？

最佳答案：无论是何种型号的混凝土搅拌站，铲车都是必须配置的。

问题描述：买一套HZS120型混凝土搅拌站设备，需要要多少钱？

最佳答案：此类型的搅拌站，属于中型搅拌站，选择不同的厂家，不同的配置要求，设备的投入费用价格会有所浮动。合理的价格，笔者认为应该在100万左右。

问题描述：混凝土25站的出料高度？是完全统一的吗？

最佳答案：搅拌站的出料高度，一般是3.8米，但是随着混凝土运输车的改变，现在多调整至4.1米出料。

问题描述：小型混凝土搅拌站一套控制系统多少钱？是不是控制系统还分几种？

最佳答案：控制系统分为简易集中控制系统和全自动电脑控制系统，这个有很大的差异。不可一概而论，费用从一两万元到五六万之间。

问题描述：HZS120型混凝土搅拌站使用年限是多久啊？

最佳答案：国内知名混凝土搅拌站厂家所生产的HZS120型混凝土搅拌站搅拌设备，使用寿命都比较厂，有的可以达十年之久，所以用户在选择设备的时候，尽量选择有实力的厂家，勿要贪图小便宜，买小厂设备。
