混凝土搅拌机之电路详解



混凝土搅拌机的电气控制线路较为复杂，在施工现场恶劣的使用条件下，若操作不当或保养不良常会发生电路故障。所以对混凝土搅拌机电路进行详细解析，有利于电工师傅的快速检查、分析、维修，减少使用者的损失。下面以典型的JZC350为例，对其控制电路进行详解。

保护环节

1.电源开关装在搅拌机的旁边的配电箱内，一方面用于控制总电源供给，另一方面用于出现机械性电器故障时紧急停电。

2.三台电动机设有短路保护、长期过载保护、接地保护。

3.料斗设有升降限位保护。

4.为防止电源短路，正反转接触器间设有互锁保护。

5.电源指示灯指示电源电路通断状态。

电路工作原理

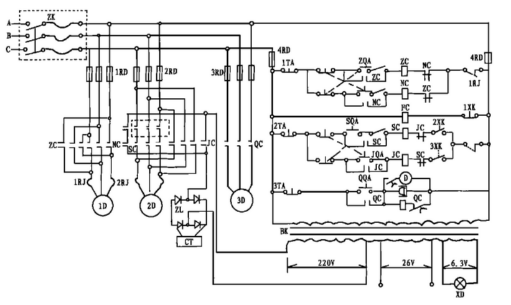

图中M1为搅拌电动机，M2为进料升降机，M3为供水泵电动机。当电动机正转时，进行搅拌操作；反转时，进行出料操作。

进料升降电路控制

1.把原料水泥、砂子和石子按1：2：3的比例配好后，倒入送斗内，按下上升按钮SB5，KM3得电吸合并自锁，其主触点接通M2电源，M2正转，料斗上升。

2.当料斗上升到一定的高度后，料斗挡铁碰撞上升限位开关SQl和SQ2，使接触器KM3断电释放，料斗倾斜把料倒入搅拌机内。

3.按下下降按钮SB6，KM4得电吸合并自锁，其主触点逆序接通M2电源，使M2反转，卷扬系统带动料斗下降，待下降到料斗口与地面平时，挡铁又碰撞下降限位开关SQ3，使接触器KM4断电释放，料斗停止下降，为下次上料做好准备。

供水控制

待上料完毕后，料斗停止下降，按下水泵启动按钮SB8，使接触器KM5得电吸合并自锁，其主触点接通水泵电动机M3的电源，M3启动，向搅拌机内供水，同时时间继电器KT也得电吸合，待供水时间到(按水与原料的比例，调整时间继电器的延迟时间，一般为2～3分钟)，肘间继电器的常闭延时断开的触点断开，使接触器KM5断电释放，水泵电动机停止。也可根据供水的情况，手动按下停止按钮SB7，停止供水。

搅拌和出料控制电路

待停止供水后，按下搅拌启动按钮SB3，搅拌控制接触器KMl得电吸合自锁，正相序接通搅拌机的M1的电源，搅拌机开始搅拌，待搅拌均匀后，按下停止按钮SBl搅拌机停止。这时如需出料可把送料的车斗放在锥形出料口处，按下出料按钮SB4，KM2得电吸合并自锁，其主触点反相序接通M1电源，M1反转把搅拌好的混凝土泥浆自动搅拌出来。待出料完或运料车装满后，按下停止按钮SBl，KM2断电释放，M1停止转动和出料。

关于混凝土搅拌机的控制电路就讲到这里了，希望能给你带来帮助。
